IPv6¶

Стандарты¶

Список всех RFC, касающихся IPv6 - https://www.system.de/ipv6-rfc/.

Основные¶

• RFC8200 / STD86 (July 2017) - Internet Protocol, Version 6 (IPv6) Specification
• RFC4443 (Mar 2006) - Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification
• RFC4884 (Apr 2007) - Extended ICMP to Support Multi-Part Messages
• RFC4861 (Sep 2007) - Neighbor Discovery for IP version 6 (IPv6)
• RFC7045 (Dec 2013) - Transmission and Processing of IPv6 Extension Headers
• RFC6564 (Apr 2012) - A Uniform Format for IPv6 Extension Headers
• RFC7112 (Jan 2014) - Implications of Oversized IPv6 Header Chains
• Типы расширенных заголовков
• RFC7872 (Jun 2016) - Observations on the Dropping of Packets with IPv6 Extension Headers in the Real World
• RFC8504 (Jan 2019) - IPv6 Node Requirements
• RFC4291 (Feb 2006) - IP Version 6 Addressing Architecture
• RFC7136 (Feb 2014) - Significance of IPv6 Interface Identifiers
• RFC4191 (Nov 2005) - Default Router Preferences and More-Specific Routes

Переходные механизмы¶

• RFC5569 (Jan 2010) - IPv6 Rapid Deployment on IPv4 Infrastructures (6rd)
• RFC5969 (Aug 2010) - IPv6 Rapid Deployment on IPv4 Infrastructures (6rd) - Protocol Specification

Лучшие практики¶

• RIPE-772 - требовния к телекоммуникационному оборудованию по поддержке IPv6.
• draft-ietf-opsec-ipv6-eh-filtering - Recommendations on the Filtering of IPv6 Packets Containing IPv6 Extension Headers at Transit Routers draft-ietf-opsec-ipv6-eh-filtering-08.

Термины¶

• EUI-64 - Extended Unique Indentifier - механизм, который позволяет клиенту самостоятельно генерировать 64 битный идентификатор интрфейса.
• SLAAC - Stateless Address Autoconfiguration - способ конфигурирования хоста без помощи DHCPv6.
• NB - Neighbor Discovery Protocol - IPv4/ARP/Broadcast -> IPv6/ICMPv6/Multicast
• GUA - Global Unicast Address -
• ULA - Uniq Local Address -
• EH - Extension Headers -
• NA - Neighbor Advertisement -
• NS - Neighbor Solicitation -
• RA - Router Advertisement -
• RS - Router Solicitation -
• DAD - Duplicate Address Detection -
• NUD - Network Unreachabillity Detecton - проактивное обновление кеша NDP.
• IID - Interface ID -
• CGA - Cryptographically Generated Addresses - метод генерации IID в SLAAC, используется в SEND (Secure Neighbor Discovery).
• HBA - Hash Based Address - использует симметричное шифрование для генерации IID в SLAAC, используется в SHIM6.

Хакактеристики¶

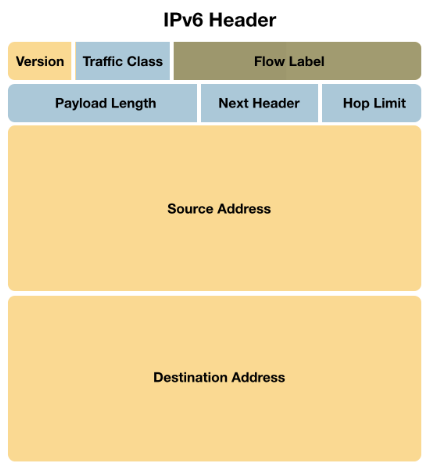

Заголовок¶

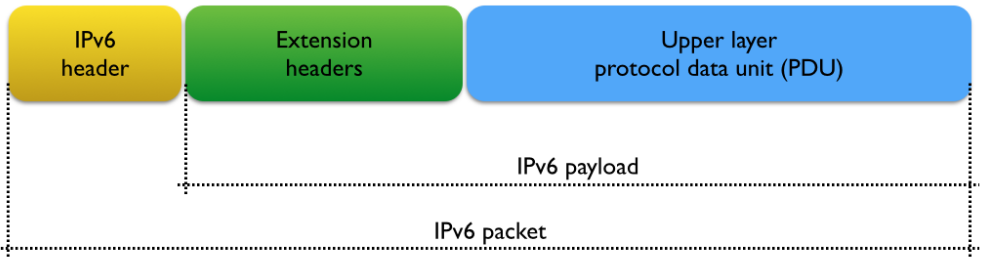

Заголовок состоит из фиксированного заголовка IPv6, расширения и пользовательских данных. Payload включает в себя как пользовательские данные, так и Extension headers.

• Version - 4bit - всегда 6 (0110).
• Traffic Class - 8bit - то же, что и ToS в IPv4.
• Flow Label - 20bit - подсказка для маршрутиазторов и коммутаторов, что пакеты должны ходить по одному пути. Так же рассматривается для борьбы со спуфингом.
• Next Header - 8bit - указывает на то, какой заголовок на транспортном уровне, либо на то, что следующим идет Extension header.
• Hop Limit - 8bit - то же, что и TTL в IPv4.

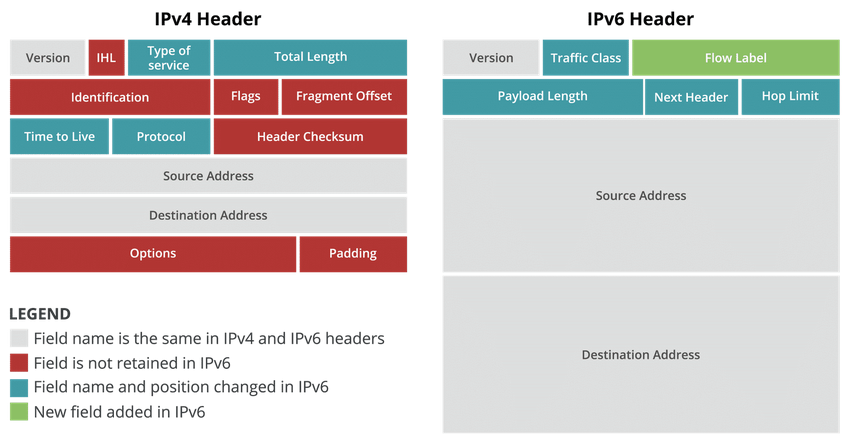

Сравнение с IPv4¶

• Улучшена эффективность за счет переноса сложности обработки пакетов на конечные узлы - границы Интернета.
• Фрагментация пакета осуществляется только источником.
• Некоторые поля больше не нужны, например header length.
• Некоторые поля перемещены в Extension headres, например fragmentation.
• В некоторых полях больше нет необходимости, например checksum, т.к. оно расчитывается в заголовке 2-го уровня.

Extension headers¶

• Расширенные заголовки опциональны и обычно отсутствуют.
• Может быть и более расширенных заголовков, которые в свою очередь могут иметь различные опции внутри себя.

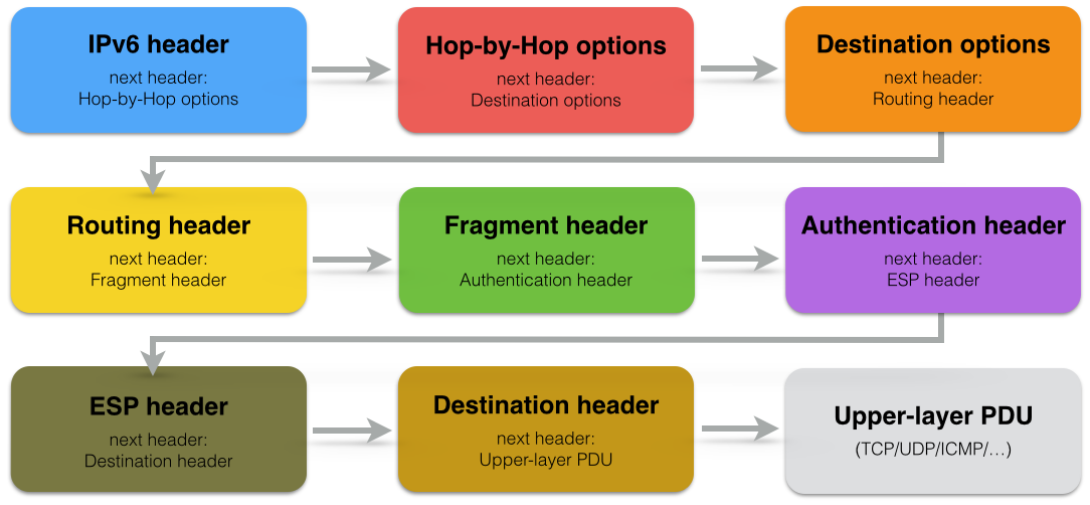

• Расширенные заголовки объединяются в цепочку, используя поле Next Header. Порядок заголовков жестко определен.
• Каждый тип расширенных заголовков может использоваться только 1 раз кроме заголовка Destination Options, который может быть указан дважды - перед заголовком EH и/или в конце.
• Расширенные заголовки фиксированы и стандартизованы, хотя в будущем могут появиться и новые. Вместо этого различные опции добавляются в существующие заголовки.
• Все расширенные заголовки обрабатываются на конечных узлах за исключением Hop-by-hop и Routing.
• Заголовок следующего уровня (upper-layer) терминирует цепочку EH, либо это делается выставлением поля Next Header=59.

Проблемы:

• Расширенные заголовки усложняют фильтрацию, делая порой невозможным корректно проанализировать всю цепочку EH.

Структура адреса¶

• Network Prefix - Адрес сети - левые 64 бита
  • Длина префикса
  • Количество бит для дальнешейго разделения на подсети
• Interface Indentifier - Идентификатор интерфейса - правые 64 бита

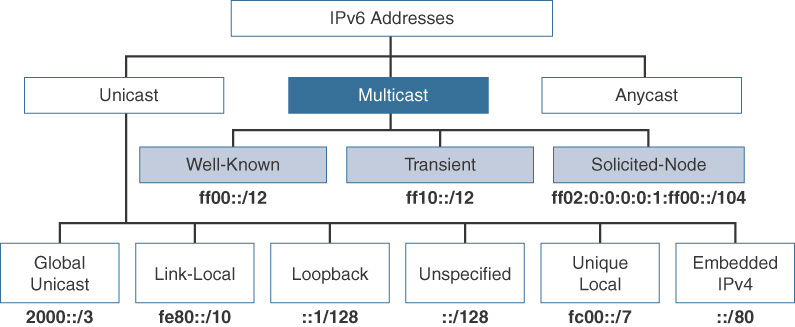

Типы адресов¶

• Unicast
• Multicast - начинается с FF (8бит). Следующие 4 бита - флаги, далее 4 бита - область распространения.
• Anycast
• Широквещательные адреса отсутствуют

Список зарезервированных адресов http://www.iana.org/assignments/iana-ipv6-special-registry/iana-ipv6-special-registry.xhtml

Список зарезервированных IID http://www.iana.org/assignments/ipv6-interface-ids/ipv6-interface-ids.xhtml

Multicast адрес¶

Нет смысла переписывать рфц, поэтому читай это https://www.rfc-editor.org/rfc/rfc4291#page-13

Типы по области рапространения¶

• Интерфейс (Interface) - действителен только в пределах хоста.
• Глобальные (global uncast address) - в данный момент начинаются с 2 или 3
• Локальные (unique local address) - приватные, глобальное не маршрутизируются, начинаются с FD
• Локальные канала связи (link-local address) - не маршрутизируются, используются в пределах одного сегмента сети (VLAN, коммутатор(ы)), начинаются с FE80, а остальные до идентификатора интерфейса нули
• Локальные адреса площадки (site local address) - не используются

Особенности¶

• Заголовок IPv6 в два раза больше, чем IPv4 (40 vs 20 байт).
• Опциональная информация IPv4 переехала в IPv6 Extension Headers.
  • В IPv4 было отведено 40 байт под опции, в то время как в IPv6 опции могут занимать весь размер пакета, т.к. ходят в пейлоад.
• Автоматическая конфигурация адреса.
• ARP, ICMPv4 Router Discovery, ICMPv4 Redirect, Broadcast заменены на протокол Neighbor Discovery (ND), который использует мультикаст для своих нужд.
• Пакеты не фрагментируются - PMTUD обязательный.
• Нет контроля контрольной суммы заголовка (этим занимаются вышестоящие протоколы).
• Hop limit то же, что и TTL.
• Все делается при помощи ICMPv6.
• Минимальный MTU для IPv6 1280байт.

Сжимаем адрес¶

Все начальные нули можно убрать 0db8 --> db8

Группы нулей можно записать как ноль 0000 --> 0

Несколько групп нулей подряд можно заменить на двоеточие :0:0: --> :: (одна группа нолей подряд на доветочие не заменяется)

Для читабельности при сокращении подсетей, можно оставлять нулю соответственно длине префикса. Пример:

2001:0db8:0000:0000:0000:0000:0000:0000/64
# Можно так
2001:0db8::/64
# Но лучше вот так
2001:0db8:0:0::/64

Считаем количество подсетей¶

Сколько в /48 сети /56 подсетей: 2^(56-48)=256

/32 2001:1111::/32
/48 2001:1111:2200::/48
/52 2001:1111:2233::/52
/56 2001:1111:2233:4400::/56
/64 2001:1111:2233:4455::/64

Переходные механизмы¶

https://en.wikipedia.org/wiki/IPv6_transition_mechanism

SIIT¶

Stateless IP/ICMP Translation

6in4¶

• Инкапсуляция IPv6 в IPv4 пакеты.
• Работы через тоннельного брокера.

6RD¶

RD - Rapid Deployment

• Методу туннелирования IPv6 поверх IPv4 сети.
• IPv6 кодируется в IPv4.
• Необходима сигнализация.
• Необходима поддержка на CPE.

DS-Lite

• В сети оператора используется только IPv6 адресация.
• IPv4 трафик абонента инкапусулируется в IPv6 пакеты и доставляется до CG-NAT устройства.

NAT64¶

• В сети оператора и у клиентов используется только IPv6.
• Весь трафик в IPv4 сеть транслируется на границе сети по особому принципу.
• Для трансляции испольузется специальный префикс 64::ff9b::/96.
• Нужен DNS64, чтобы генерировать AAAA записи для IPv4 доменов.

Варианты:

• Stateless NAT64 (MAP-E/MAP-t ??)
• Statefull NAT64

464XLAT¶

• Устройства, который не поддерживают IPv4, транслируются в IPv6.
• Пакеты до IPv4 ресурсов на границе сети из IPv6 транслируются обратно в IPv4.

ICMPv6¶

Типы сообщений

1. Сообщение об ошибке
2. Destination Unreachable - использует расширенный формат сообщения.
3. Packet To Big - использует основной формат сообщения.
4. Time Exceeded - использует расширенный формат сообщения.
5. Parameter Problem - использует основной формат сообщения.
6. Информационное сообщение
7. Echo Request
8. Echo Reply
9. Neighbor Discovery Protocol (NDP) - включает в себя несколько типов информационных сообщений
10. Mulitcast Listener Discovery (MLD) - включает в себя несколько типов информационных сообщений

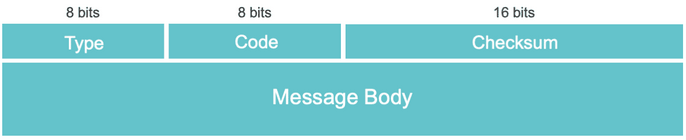

Общий формат сообщения

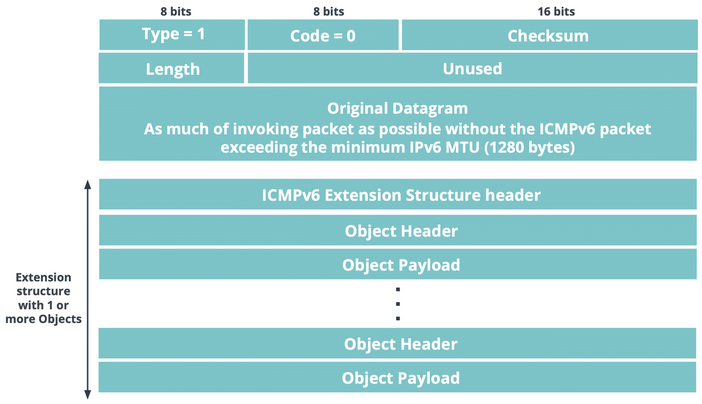

Расширенный формат добавляет в конец сообщения расширенную структуру с доп. информацией, а также поле length, содержащее длину оригинальной датаграммы, вызвавшей ошибку.

Сообщения об ошибке¶

Все коды и другие параметры ICMPv6 https://www.iana.org/assignments/icmpv6-parameters/icmpv6-parameters.xhtml

Neighbor Discovery Protocol¶

Пять типов сообщений:

• [RS] Router Solicitation - 1-ый этап после подключения устройства, поиск маршрутиазтора.
  • Dst мультикаст адрес ff02:;2 - все маршрутиазторы на линке.
  • Src адрес при этом Unspecified :: или Link-local адрес интерфейса fe80::xx:xx:xx:x.
• [RA] Router Advertisement - 2-ой этап, маршрутизатор отвечает на RS.
  • Dst - ff02::1 - все узлы на линке или юникаст адрес хоста, который послал RS 2001:db8::....
  • Src - Link-local адрес интерфейса.
  • Содержит в себе информацию
    • Link prefixes
    • Specific routes
    • MTU
    • Use SLAAC?
  • Так же рассылается периодически как RA Unsolicited на адрес all hosts.
• [NS] Neighbor Solicitation - сообщения для изучения соседей (L2 Address Resolution - unicast). Также используется в DAD.
• [NA] Neighbor Advertisement - ответ на NS, либо для распространения новой информации (unsolicited NA).
• [Re] Redirect - сообщает о более предпочтительном маршрутизаторе в сети.

RS, RA, NS, NA используют ICMPv6.

MLD¶

Служит для двух вещей:

• Изучение хостов, готовых получать мультикаст.
• В каких мультикаст адресах хосты заинтересованы.

SLAAC¶

Хост может автоматически сконфигурировать свой адреса, используя MAC интерфейса.

Этапы:

1. Сгенерировать Link-local адрес:
   • Используется Link-local префикс fe80::/10 и модифицированный EUI-64 (Interface ID).
   • MAC интерфейса (48 бит) расширяется до 64 бит путем вставки байт ff:fe в середину.
   • 7-ой бит инвертируется - определяем является ID универсальным или локально администрируемым.
   • Проверка Duplicate Address Detection (DAD) при помощи Neighbor Discovery - занимает около 5 секунд.
2. Получить один или более Global-unicast адресов.
   • Отправка RS хостом.
   • Отправка RA маршрутизатором: Router address, Link prefix, SLAAC Allowed.
   • Генерируется Global-unicast адрес из префикса сети и EUI-64.
3. Исключить дублирование адреса на линке при помощи Duplicate Address Detection механизма.
   • DAD - 1 секунда.

DAD¶

1. Отправка NB в линк. Src - unspecified. Dst - Solicited Node.
2. Если адрес используется, то использующий его хост посылает NA.
3. Хост генерирует новый адрес и вновь посылает NB.
4. Если хост не получил в ответ NA, то сам посылает NA на все хосты линка.
5. Хост назначает адрес на интерфейс.

DHCPv6¶

В роли сервера может выступать как сам маршрутизатор, так и выделенный сервер.

Флаги RA:

• *M - Managed Address Configuration - 1 - сообщает, что адрес и доп. параметры могут быть назначены DHCPv6 сервером.
• *O - Other Configuration - 1 - сообщает, что DHCPv6 сервер может выдать только доп. параметры, но адрес должен быть сконфигурирован автоматически (SLAAC).
• L - On-Link -1 - сообщает, что все хосты указанного префикса находятся на одном линке. 0 - сообщает, что если не удалось достучаться до какого-либо хоста напрямую, то нужно обращаться к маршрутизатору.
• A - Address Configuartion - 1 - сообщает, что хост должен сконфигурировать адрес автоматически (SLAAC). 0 - не используй SLAAC.

Таким образом, чтобы хост использовал только DHCPv6, флаги должны быть следующие M=1 , A=0.

DHCPv6 делегирует префикс - Prefix Delegation (PD).

RIPE¶

Порядок выделения IPv6 в RIPE. У других RIR порядок может быть иной.

• В данный момент для RIPE выделен диапазон 2a00:0000::/12.
• RIPE раздает LIR-ам /32 или большие блоки (inet6num ALLOCATED-BY-RIR).
• RIPE раздает напрямую пользователям /48 блоки.
• Domain объекты можно заводить для префиксов через каждые 4 бита, начиная с /32 (/36, /40, /44, /44 ...)
• Provider Aggregatable (PA) - блоки, которые RIPE выделяет LIR. Могут в свою очередь распределяться дальше LIR-ом (inet6num ASSIGNED). Адреса принадлежат LIR, поэтому конечный пользователь при смене LIR, должен сделать ренамберинг. Назначенные LIR-ом блоки агрегируются в больший блок (inet6num AGGREGATED-BY-LIR) с указанием размера агрегируемых блоков (assignment-size). LIR также может делать субраспределение (inet6num ALLOCATED-BY-LIR).
• Provider Independent (PI) - блоки (минимум /48), которые RIPE напрямую выдает конечным пользователям (не LIR-ам). Тем не менее запрос адресов должен производиться через LIR. Адреса не будут привязаны к LIR.

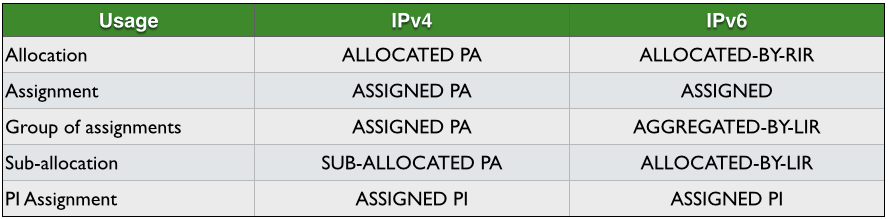

Типы в сравнении с IPv4

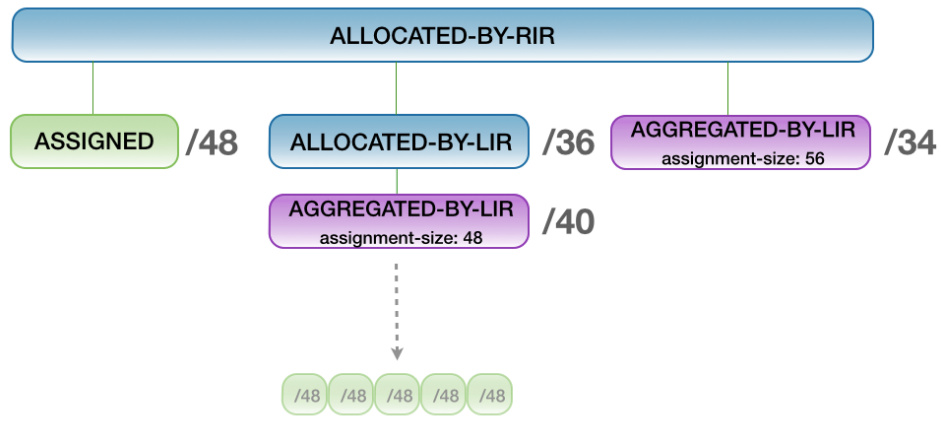

Диаграмма распределения блоков

• LIR не может раздавать блоки больше /48 без разрешения RIPE. Нужно послать запрос.

Распределение¶

• Используем /64 на каждую подсеть или VLAN.
• Количество хостов в /64 смотреть смысла нет - их бесконечно много.
• На каждую точку присутствия можно выделять по несколько /48 (RIPE должен разрешить это).
• На каждый сайт можно выделить /64 для адресов лупбеков.
• Пилим подсети по 4 бита, чтобы спасти свой мозг.

Пример:

• /64 - одно или несколько устройств, PtP линки (даже если используем только /127) или для лупбеков.
• /60 - один пользователь, чтобы разделить на подсети по комнатам, например.
• /56 - роутер, свич, большая домашняя сеть или клиент ШПД провайдера.
• /52 - небольшая сеть, роутер или свич.
• /48 - сеть компании, колокейшн клиент и т.д.
• /44 - на всех клиентов ШПД

Безопасность¶

Тут
