BGP

Оптимизация¶

nei <> soft-reconfiguration inbound

Хранит копию полученных маршрутов в памяти, а не запрашивает у соседа. Не рвет TCP сесссию.

Расходует память маршрутизатора.

Outbound работает по-умолчанию и использует ADJ-RIB-OUT (доп. память не потребляется)

clear ip bgp <> soft in

bgp route refresh

Просит соседа переслать всю таблицу ADJ-RIB-OUT . Не рвет TCP сессию и не расходует память.

clear ip bgp <> in

Capability route refresh должно быть согласовано на этапе OPEN. Проверить совместимость можно командой:

show bgp nei 80.65.17.38
...
  Neighbor capabilities:
    Route refresh: advertised and received(new)
...

outbound route filtering

Позволяет послать соседу фильтр, на основе которого будут отправляться маршруты.

Получатель ORF фильтра (тот кто отдает маршруты)

neighbor 1.1.2.2 capability orf prefix-list receive

Отправитель ORF фильтры (получатель маршрутов)

neighbor 1.1.2.1 capability orf prefix-list send
neighbor 1.1.2.1 prefix-list FILTER in

route dampening

Защита от распространения нестабильных маршрутов, полученных по eBGP

router bgp
  bgp dampening

tcp path-mtu-discovery

Позволяет протоколу BGP использовать TCP MSS больше, чем 536 байт, что ускоряет загрузку маршрутной информации.

Стандартные параметры¶

When BGP PMTUD is disabled, the BGP Maximum Segment Size (MSS) defaults to 536 as defined in RFC 879.

Термины¶

ADJ-RIB-IN - маршруты полученные в UPDATE в сыром виде до применения фильтров (show ip bgp <nei> received-routes - должен быть включен soft...inbound)
LOC-RIB - лучшие маршруты после обработки алгоритмом выбора ( show ip bgp или show ip bgp <nei> routes)
ADJ-RIB-OUT - (show ip bgp <nei> advertised-routes)

prefix received by multiple neighbors and stored in adj-rib-in

policy is consulted, and if policy allows, multiple entries for the same prefix could then stored in loc-rib

descision process runs, and picks only one path

one "best" path is passed to adj-rib-out

Best path is passed to routers routing table if no other entry is in the RT with a lower AD.

Step 5. is probably happening before step 4. but is not a requirement for step 4 to happen. Route doesn't need to be installed in the RIB in order to be propagated to be passed to the adj-rib-out.

NLRI - Network Layer Reachability Information
RT - Routing Table

BGP EoR - End-of-RIB - расширение BGP, улучшающее сходимость, применяемое в таких механизмах как Graceful Restart.

Опции¶

network <net> netmask <mask> ... - маршрут должен точно совпадать с тем, что есть в таблице маршрутизации

aggregate-address <net> <mask> [summary-only] - создает агрегированный маршрут, если в LOC-RIB есть хотя бы один более длинный префикс. Разновидность суммаризации.

BCP¶

Все делаем через route-map кроме ORF, который настраивается исключительно через prefix-list

Параметры¶

Коды атрибутов перечислены в документе https://www.iana.org/assignments/bgp-parameters/bgp-parameters.txt

Дампы BGP пакетов можно посмотреть у Джереми на сайте https://packetlife.net/captures/protocol/bgp/

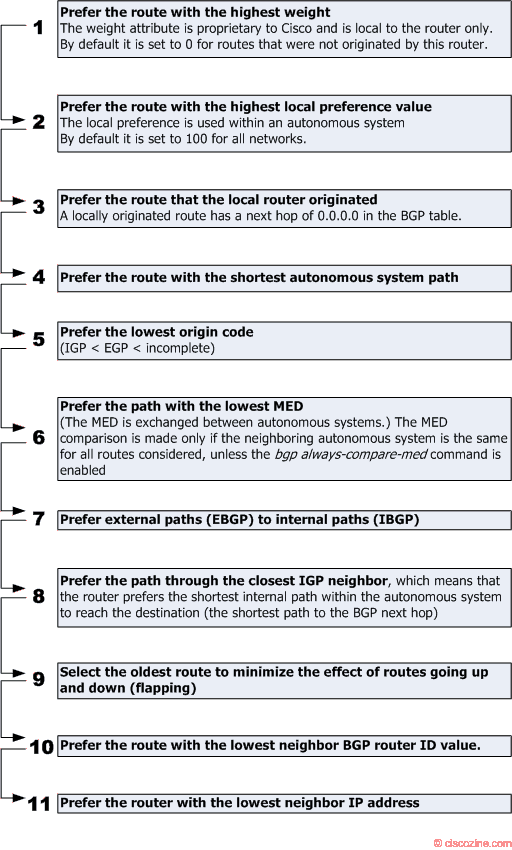

Best path selection¶

bgp_path_selection

Софт¶

Реализации¶

frrouting - улучшенная версия quagga с поддержкой OSPF, RIP, IS-IS, PIM, LDP, BFD, Babel, PBR, OpenFabric, VRRP, EIGRP, NHRP
quagga - форк GNU Zebra, пакет ПО для маршрутизации - OSPF, RIP, BGP
yabgp - BGP на python, имеет встроенный REST API
gobgp - BGP на golang, поддерживает управление через gRPC, может работаеть как BMP server, а так же поддерживает различные спецификации и расширения протокола BGP
exabgp - преобразователь BGP сообщений в текст или JSON
