Next-hops

Команды

# Посмотреть статистику по разным типам
show nhdb summary detail
      Type              Count
    ---------         ---------
     Discard          18
      Reject          17
     Unicast          47
     Unilist          4
     Indexed          0
    ...

Unicast¶

Указывает на интерфейс, через который доступен префикс. Для каждого префикса создается своя запись, даже если префиксы находятся за одним и тем же интерфейсом. В данный момент используется только для иерархического next-hop.

Aggregate¶

Указывают на интерфейсы, которые состоят в агрегированном линке, за которым доступе префикс. Соответственно при использовании агрегатов количество next-hop увеличивается пропорционально количеству линков в агрегате.

Unilist¶

Появляются в случае наличия эквивалентных маршрутов (ECMP). Просто перечисление всех доступных next-hop.

Indirect¶

Позволяет для всех префиксов, доступных через один protocol next-hop, использовать один indirect next-hop, который в свою очередь ссылается на unicast next-hop. Так как в unicast next-hop указывается полный стек меток, то агрегирование происходит с их учетом. То ест при распределении меток per prefix (Cisco, Huawei) эффективность агрегирования будет низкой или вообще отсутствовать.

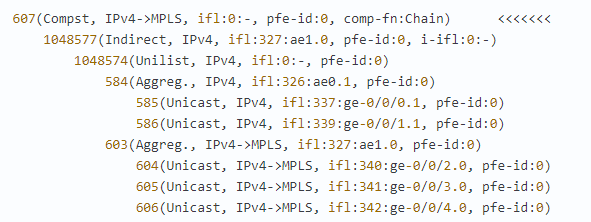

"Матрешка" из next-hop

Chained-composite¶

Дополнительный уровень над indirect next-hop. Но сервисная метка, указанная в unicast next-hop переносится в chained-composite, что уже позволяет эффективнее агрегировать next-hop-ы - внизу будет гораздо меньше unicast next-hop, которые ссылаются на интерфейс.

Composite next-hop включается отдельно и обязателен при настройке EVPN.

При этом indirect next-hop, находящийся ниже composite, также начинает агрегировать дополнительно по семейству адресов.

Chained-composite (по сервисным меткам) -> Indirect (по семейству и protocol next-hop) -> [Unicast, Aggregate, Unilist]

Ссылки:

https://habr.com/ru/post/324268/ - Juniper: composite-next-hop (Bormoglotx)
