MTU

Non encapsulated

TCP MSS

GRE encaplsulated

TCP MSS

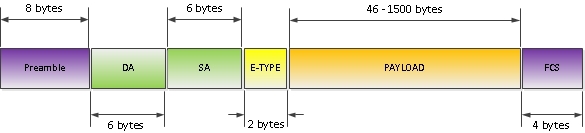

Ethernet


Length for various headers, MTU and payload

  • Frame = HW MTU + FCS + L2(Ethernet) header

  • HW MTU (Hardware) - default 1500 байт (Ethernet) = (L2 header) + IP header + TCP header + Payload

  • Ethernet MTU - частный случай HW MTU
  • IP MTU = IP header + TCP Header + Payload

  • MPLS MTU = MPLS header + HW MTU

  • IP Header - 20 bytes

  • Ethernet header - 14 bytes (src mac + dst mac +ethertype)

  • Preamble - 8 bytes (не является частью Ethernet заголовка)
  • FCS(CRC) - 4 bytes

  • TCP header 20 bytes

  • TCP MSS (payload) - 1460 bytes (максимальный размер БЕЗ TCP заголовка)

  • GRE header - 4 bytes

  • MPLS header - 4 bytes per label
  • IPsec ESP header - 8 bytes ??
  • ICMP header - 8 bytes

Особенности

  • Windows/JunOS/Linux/FreeBSD не учитывают при пинге ICMP и IP заголовки (чистый пейлоад)

То есть ping -l 1472в Win будет генерить пакеты размером 1472+8+20=1500 байт (payload+icmp+ip)

  • Cisco при пинге учитывает заголовок ICMP + IP, то есть ping size 1500 это уже payload+icmp+ip

  • IOS и IOS XE HW MTU (Ethernet MTU) не включает L2 заголовок

  • IOS XR и JunOS HW MTU (Ethernet MTU) включает L2 заголовок

  • Если IP MTU совпадает с HW MTU, то в выводе show run ip mtu не отображается

Cases

  • For GRE in Cisco we use ip tcp mss-adjust 1436 because 1460 of standart MSS need to be substracted with 4 bytes of GRE header and 20bytes of IP header. (Потому что GRE инкапсулирует в себя IP заголовок)

  • Посмотреть MTU в Windows netsh interface ipv4 show subinterfaces
